Construction d’un local technique pour piscine, nos conseils

Un schéma technique d’un local technique pour une piscine est nécessaire voire obligatoire pour tout projet de construction de piscine. Pourquoi ? Car le groupe de filtration, véritable moteur de la piscine et donc la pièce la plus cruciale, y est installé. Si vous y réfléchissez, que serait la piscine sans le système de filtration : un réservoir, en béton, en blocs ou en tout autre matériau, qui contient de l’eau. Si l’eau est propice à la baignade, c’est grâce aux équipements de filtration et de traitement de l’eau.

A quoi sert la réalisation d’un schéma du local technique de la piscine ?

Réaliser un schéma du système de filtration de la piscine présente plusieurs avantages :

• Ne pas surdimensionner le local technique de la piscine qui abritera tous les équipements.

• Faciliter l’installation des différents appareils : pompe, filtre, chauffage, désinfection, …

• Placer toutes les vannes au bon endroit

• Comprendre le fonctionnement de votre piscine

• Après construction, avoir un document à consulter en cas de dysfonctionnement.

Nous vous conseillons de combiner ce plan avec un schéma du tracé de la tuyauterie de la piscine au local technique.

Comment fonctionne le système de filtration ?

Une piscine, qu’elle soit skimmer ou à débordement, fonctionne en circuit fermé ; cela signifie que la même eau est toujours dans la piscine. L’eau est aspirée par la pompe puis poussée vers le filtre où elle est débarrassée des salissures telles que la poussière, le pollen, les cheveux. Elle est ensuite réinjectée dans le bassin après avoir été désinfectée et chauffée si nécessaire, c’est ce qu’on appelle le cycle de filtration. Toute l’eau de la piscine doit être filtrée environ toutes les 4 heures.

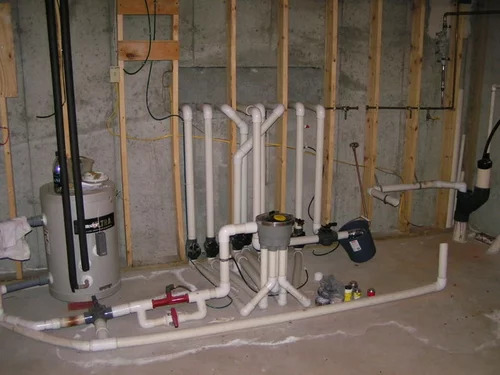

Qu’est-ce qui est installé dans le local technique d’une piscine ?

Cet espace généralement clos est destiné à recevoir les différents équipements du système de filtration :

• La pompe de filtration.

• Le sable, la terre de diatomées, le verre ou le filtre à cartouche.

• Le système de désinfection, un électrolyseur au sel par exemple.

• Le système de chauffage ou son raccordement lors de l’utilisation d’une pompe à chaleur installée à l’extérieur.

• Le tableau électrique est chargé de contrôler tous ces différents appareils.

Tous ces équipements doivent être protégés des intempéries et de la chaleur. Un local technique bien conçu doit être facilement accessible à l’utilisateur pour faciliter les opérations de maintenance mais ne doit pas être accessible aux enfants. Différentes options sont disponibles, nous allons voir cela dans la suite de cet article.

Où le local technique de la piscine doit-il être installé ?

Un local technique bien situé permet de faire des économies : moins de longueurs de canalisations, une pompe bien calibrée évitant les pertes de charge, etc. Adjacent à la piscine est la meilleure option, mais d’autres solutions existent. Nous conseillons de le placer près du bassin et jamais à plus de 10 mètres du bassin pour éviter les pertes de charge.

Le local technique de la piscine enterrée ou semi-enterrée peut être en maçonnerie ou en béton, mais il existe également des locaux techniques préfabriqués en bois. Il est préférable de la situer, ou du moins la pompe, sous le niveau de l’eau et les vannes doivent être faciles à manipuler. Le local technique hors-sol peut être une construction dédiée ou un local existant à proximité de la piscine.

Le local technique intégré à la piscine est soit situé dans une échelle soit dans un caisson accolé à la piscine. Habituellement, aucun équipement supplémentaire ne peut y être ajouté et aucun schéma de local technique de piscine n’est réalisé.

Dimensionner le local technique de la piscine au plus juste

Avant de dessiner le schéma du local technique de votre piscine, il est important de confirmer les dimensions du local lui-même.

Rappelons qu’en dessous de 2 m², aucune autorisation n’est requise en France. De 2 à 20 m² une « Déclaration préalable » de petits travaux, éventuellement la même que pour la piscine, doit être déposée. Au-dessus de 20 m² un permis de construire sera demandé. Si vous souhaitez en savoir plus sur la réglementation en matière de construction, il vous suffit de contacter le service urbanisme de votre mairie.

2 m2 semblent suffisants pour une piscine à skimmer, mais une surface moyenne de 4 m2 est habituelle pour une piscine à débordement ; l’essentiel est de concevoir un local où vous pourrez loger ultérieurement des équipements supplémentaires.

De nombreuses personnes recommandent d’utiliser le local technique pour stocker les produits chimiques. Mais cela n’est pas conseillé car cela peut endommager l’équipement, même si la pièce est bien ventilée.

Réalisation d’un schéma du local technique de la piscine

Ce plan doit être réalisé après le tracé de la tuyauterie de la piscine jusqu’au local technique. En effet, le positionnement des tuyauteries et vannes dépend en partie de l’entrée dans le local technique. Par conséquent, chaque plan doit être unique.

Positionnement du groupe de filtration et équipements optionnels

Selon les tuyaux provenant de la piscine, la pompe et le filtre seront placés pour économiser les longueurs de tuyaux, les coudes et les tés et utiliser au mieux l’espace disponible. Le système de filtration est bien sûr parfaitement calibré compte tenu du volume du bassin, de la position du local technique, mais aussi des conditions climatiques et du nombre de baigneurs, du moins pour ceux qui reçoivent du public. Tout cela se fait facilement à l’aide de calculs simples et de la courbe d’efficacité de la pompe, qui diffère d’un fabricant à l’autre, même pour un même débit.

Raccordement des différents composants hydrauliques et électriques

Des tuyaux et des câbles électriques sont indiqués pour faciliter l’installation de tous les équipements dans la salle des pompes.

Emplacement des vannes et autres dispositifs de sécurité

Les vannes, comme un robinet, coupent l’écoulement de l’eau et sont donc essentielles au fonctionnement de la filtration, isolant une partie du système hydraulique pour des réparations ultérieures ou des changements d’équipement. Pour une piscine à débordement, le bon positionnement des clapets anti-retour est crucial pour éviter une vidange accidentelle de la piscine.

Comment envisagez-vous l’installation du système de filtration de votre piscine ? Si, comme certains de nos clients, vous avez un plan général mais rien concernant l’installation du système de filtration de votre piscine, n’hésitez pas à nous contacter. Nous vous accompagnerons dans votre projet de construction d’un local technique pour piscine.
