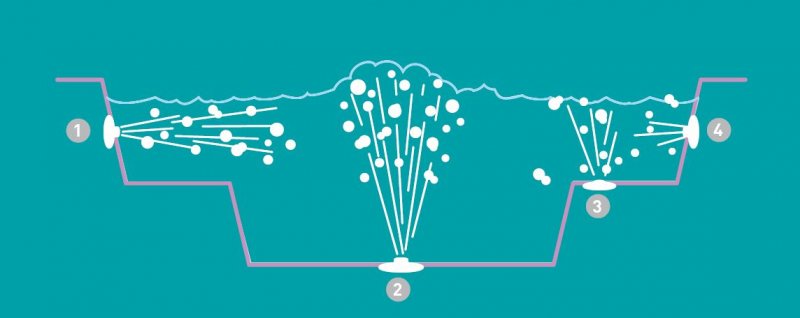

Balnéo piscine et spa : jets d'air ou de massage

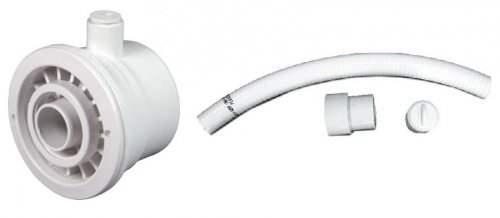

BALNEO : EFFET TURBOT JET (1)

Cet effet, utilisable avec une buse seule, nécessite un débit entrant de 10 à 15 m3/h, l'entrée d'eau est un diamètre 1.5 " fileté, l'entrée d'air en diam 33 mm. Cet effet est disponible pour les revêtements type enduit, mosaique ou liner.

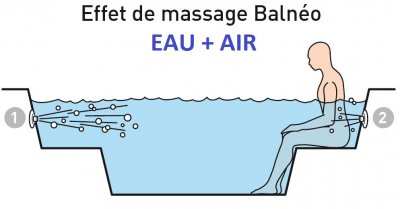

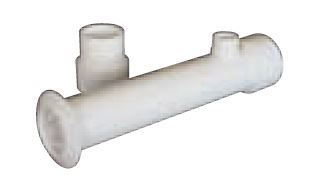

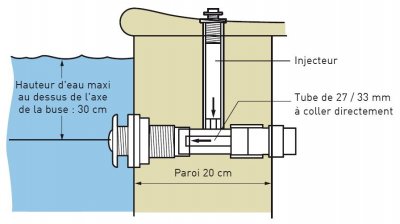

BALNEO : EFFET MASSAGE VENTURI CLASSIQUE  (2)

Cet effet, en montage avec plusieurs buses, requiert un débit d'entrée de 4.5 à 5.6 m3/h par buse, l'arrivée d'eau est en diamètre 50 mm à coller, l'arrivée d'air en 33 mm. Il faut donc adapter le débit de la pompe en fonction du nombre de buses : par exemple, pour 4 buses, il faudra un débit de 20 m3/h environ. Ces buses s'installent sur revêtements type enduits, mosaique, ou liner avec 2 types de buses très spécifique :

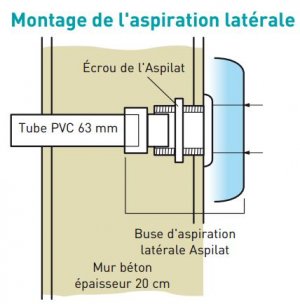

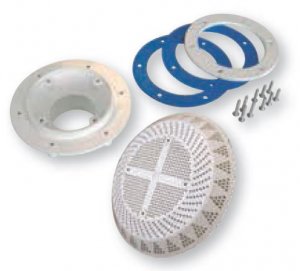

La bonde d'aspiration :

Les massages "venturi" eau/air alimentés par un booster nécessitent une bonde d'aspiration pour envoyer l'eau dans la pompe balnéo. Vous venez coller votre tuyau diam 63 mm directement derrière la buse.

Comment calibrer sa pompe BOOSTER pour alimenter les buses ?

Le choix de la puissance de la pompe va dépendre du type de buse et/ou du nombre de buses installé

- Turbo jet : 10 à 15 m3/h pour 1 buse

- Massage Venturi : 4.5 à 5.6 m3/h par buse (donc x fois le nombre de buses)

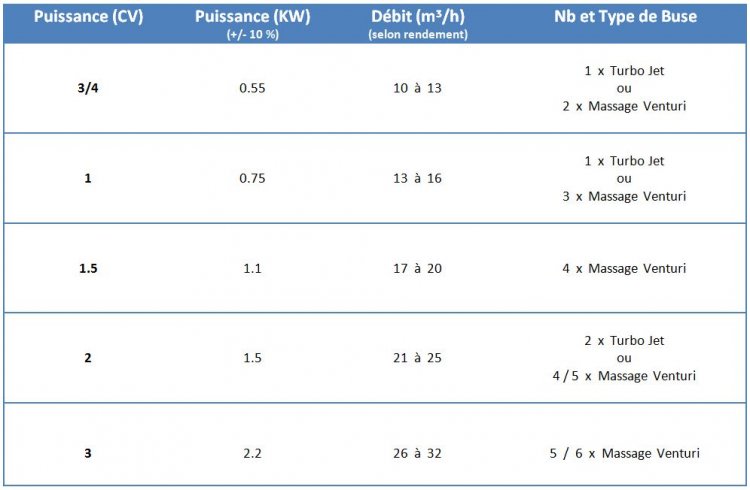

On déterminera la puissance du booster en additionnant les débits des différentes buses que vous souhaitez installer dans votre balnéo piscine ou spa. Cela dépendra du modèles et des marques, c'est à dire de son rendement, mais en général, cela donne :

Conseil de pro Distripool :

- Il est important de ne pas dépasser 5 m de distance entre les buses et le booster, dans le cas contraire, il faut surdimensionner la pompe en tenant compte des pertes de charges engendrées (consultez nos techniciens au 04 11 93 04 09 )

- Les puissances et débits sont données à titre indicatif, il faut se reporter à la courbe de rendement de votre booster pour déterminer le bon modèle de pompe. (consultez nos techniciens au 04 11 93 04 09 )

Voici nos schémas d'installation de votre balnéo piscine et spa :

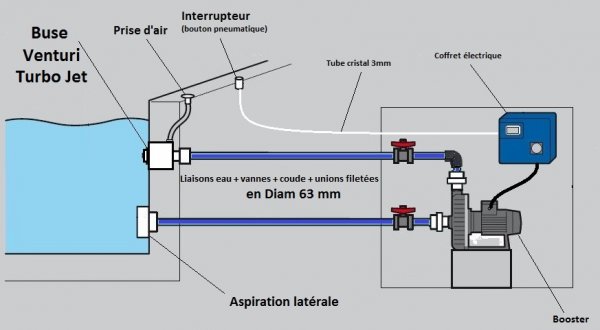

Pour le turbo jet

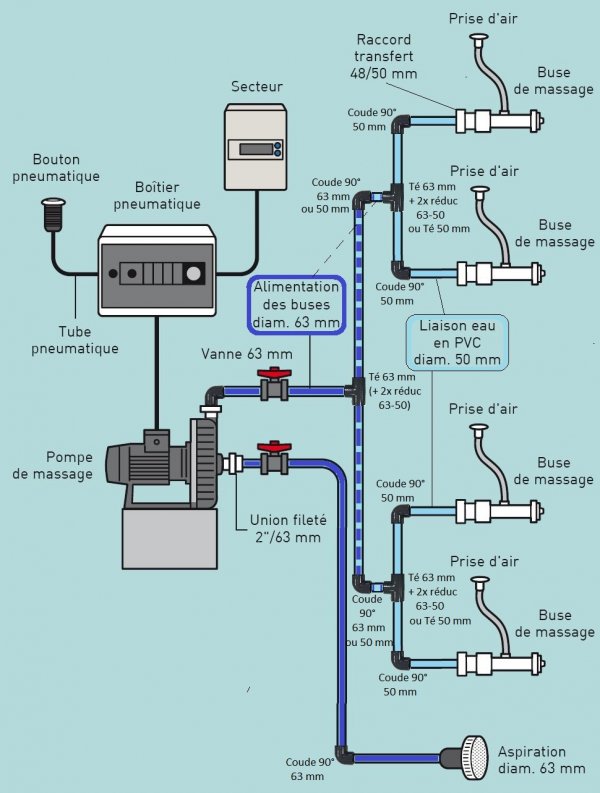

Pour les massages EFFET VENTURI

Il est important d'équilibrer le réseau de la tuyauterie de refoulement : chaque entrée (té) doit être centrée entre chaque ramification (coude ou té), et les longueurs de segments de tuyau doivent être équivalentes si vous voulez que la puissance soit bien répartie dans toutes les buses.

Seuls les derniers segments de tuyau alimentant 1 seul buse, peuvent être en diamètre 50 mm. Tous les segments communs doivent être en diamètre 63 mm, ainsi que l'aspiration.

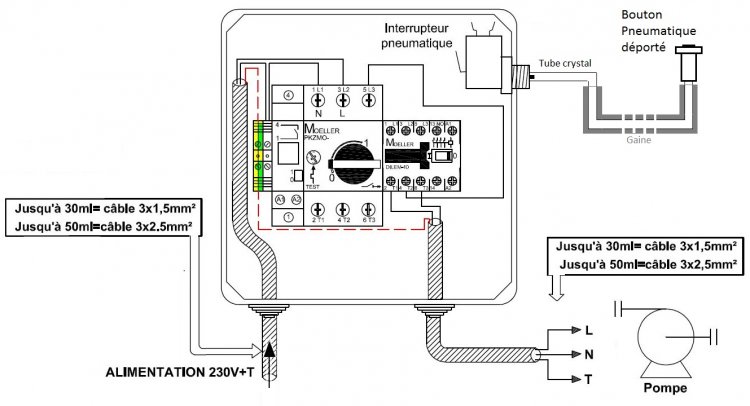

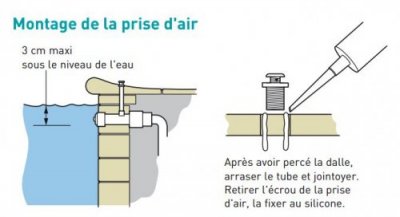

Branchements et raccordements électriques du booster :

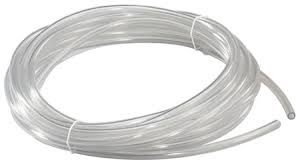

L'interrupteur qui permet le déclenchement, positionné depuis les abords du bassin, n'est raccordé électriquement : il s'agit d'un bouton pneumatique qui est raccordé à un coffret électrique de commande situé dans le local technique séparé, avec un pêtit tuyau dit "tube crystal" à passer dans une gaine.

Ce coffret de commande est pourvu d'un interrupteur pneumatique raccordé au tube cristal, et donc au bouton pneumatique, situé aux abords du spa ou de la piscine; ainsi qu'un disjoncteur magnéto-thermique à calibrer selon la puissance du booster (Ampérage) afin de le protéger.

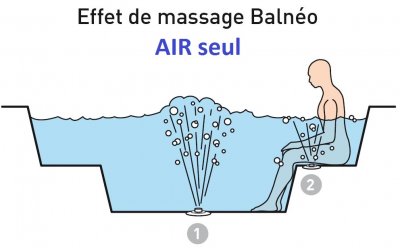

2 ) Injection AIR uniquement

EFFET BULLE (2)

Cet effet balnéo est prévu pour l'assise d'une banquette de piscine ou de spa, c'est à dire une hauteur d'eau de 60 cm maximum.

Pour cet effet, il y a 2 possibilités selon le type de revêtement :.

- Soit buses singulières appelé "injecteurs" avec 2 modèles différents.

- Soit un tube linéaire "Tube MS" uniquement pour les revêtements enduits ou mosaiques.

Injecteurs petits modèles pour l'assise (sauf liner).

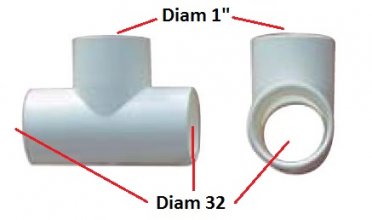

En ce qui concerne le raccordement de la buse, il est à monter avec des Tés spécifiques (32 x 1" x 32 mm). Il faut avoir un réseau symétrique et equilibré, avec l'utilisation des Tés, le réseau étant en 32 mm, si le blower est à moins de 5 m.

Injecteurs gros modèles pour l'assise (tout revêtement).

Le principe de montage est le même que pour les injecteurs petit modèles. Le matériel est livré en 2 pièces avec refoulement spécifique, ainsi que la grille de 25 petits trous. L'alimentation en eau est en diamètre 2" fileté (mâle) ou 1"1/2 (femelle); et il est livré avec bride et jeu de joints directement .

Concernant le raccordement de la buse, il est similaire aux refoulements de piscine, c'est à dire en plomberie en 50 ou 63 mm. Penser toujours à avoir un réseau symétrique et équilibré.

Tubes MS :

Les tubes MS sont "pris" dans la structure béton, avec la partie plate supérieure du profilé venant affleurer le revêtement (enduit étanche, mosaique) (pas de liner ou coque ou gel coat) .

On vient ensuite percé, avec une mèche fine de diamètre 5 mm, des trous tous les 10 à 20 cm sur le plat affleurant.

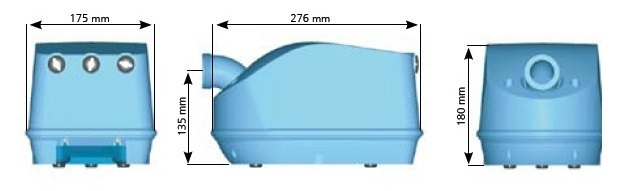

La mise en place du BLOWER pour votre balnéo air

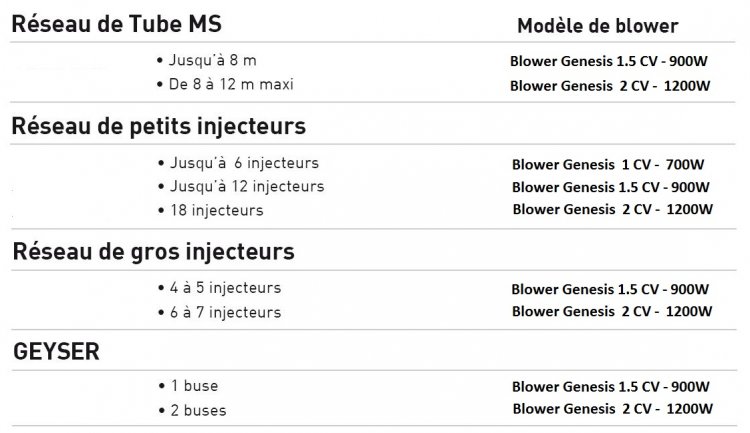

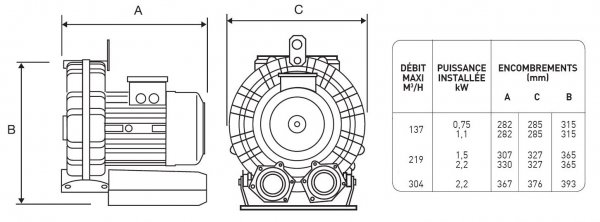

Le choix de la puissance va dépendre du type, du nombre et de la profondeur des buses. Voici un petit tableau technique pour vous aider. A titre indicatif, tout dépend aussi de la qualité du blower que vous achetez

Conseil de pro Distripool :

- Il est important de ne pas dépasser 5 m de distance entre les buses et le booster, dans le cas contraire, il faut surdimensionner la blower en tenant compte des pertes de charges engendrées (c'est à dire la perte de pression et aussi de débit due à la longueur des tuyaux )

- dimensionnement prévu pour l'assise à 60 cm max de la hauteur d'eau, et 1.10-1.20 m pour le fond (geyser)

Voici les schémas d'installation :

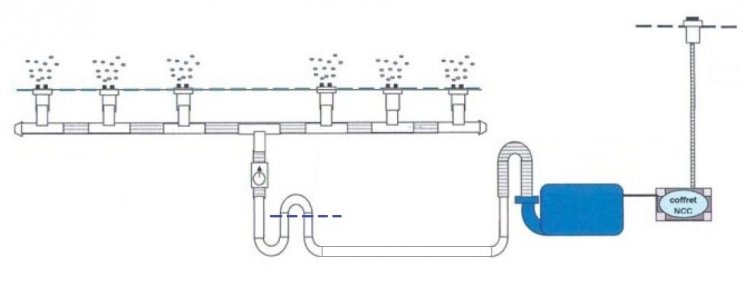

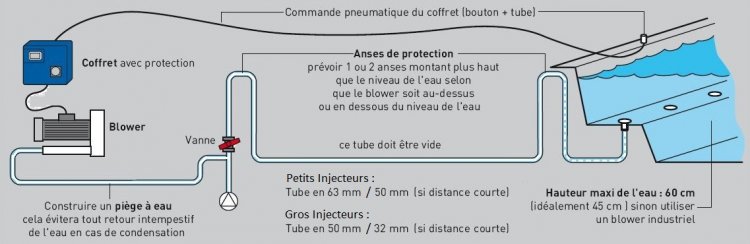

Schéma installation balnéo petits / gros injecteurs

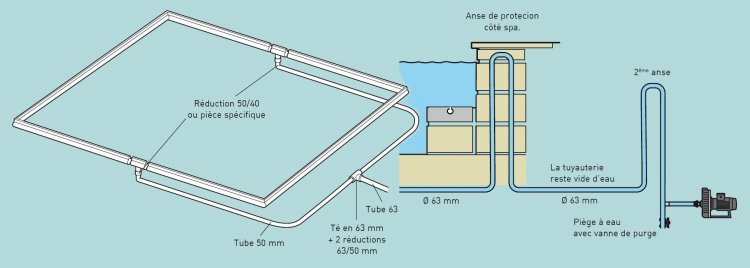

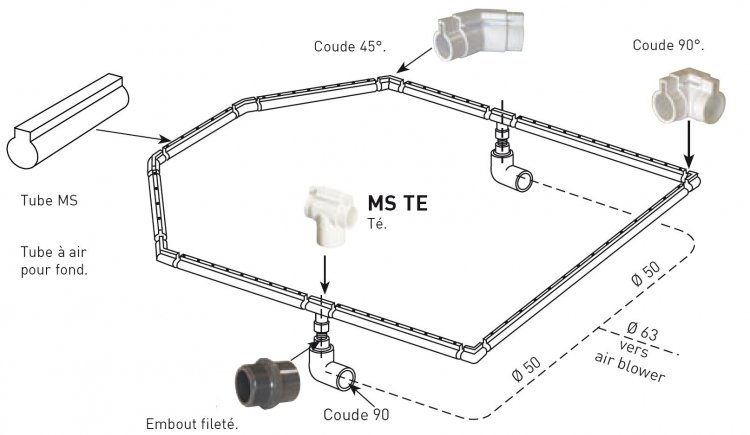

Schéma installation balnéo pour tube MS

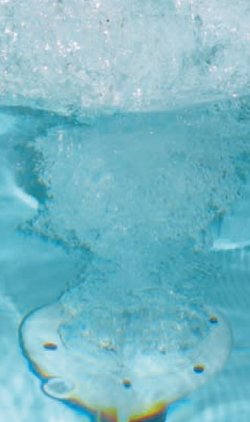

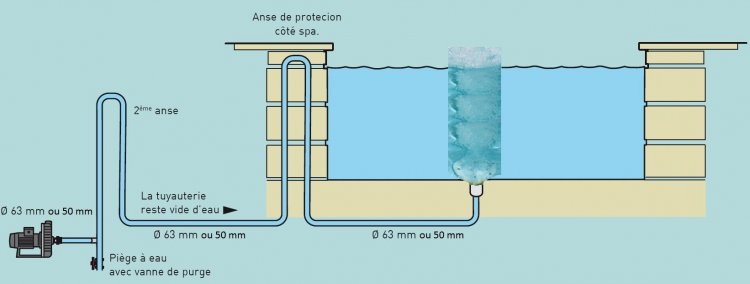

Schéma installation balnéo pour effet GEYSER

Branchements et raccordements électriques du BLOWER :

L'interrupteur qui permet le déclenchement, positionné depuis les abords du bassin, n'est raccordé électriquement : il s'agit d'un bouton pneumatique qui est raccordé à un coffret électrique de commande situé dans le local technique séparé, avec un petit tuyau dit "tube crystal" à passer dans une gaine.

Ce coffret de commande est pourvu d'un interrupteur pneumatique raccordé au tube cristal, et donc au bouton pneumatique, situé aux abords du spa ou de la piscine; ainsi qu'un disjoncteur magnéto-thermique à calibrer selon la puissance du blower (Ampérage) afin de le protéger.
